Vixen 天体望遠鏡 SXP2赤道儀

Vixen 天体望遠鏡 SXP2赤道儀 —
Vixen 天体望遠鏡 SXP2赤道儀 —

イメージ読み込み中

  • —

メーカー小売希望価格: 520,000円 (税別)

JAN
4955295251315
オンラインストアで見る

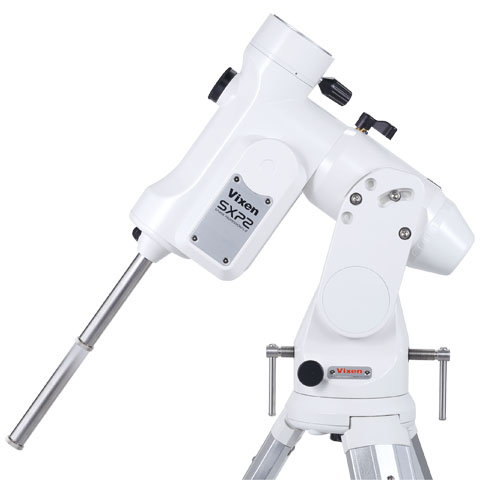

P-PEC搭載 SXシリーズ最高峰 SXP赤道儀がより高剛性、高レスポンスになってリニューアル!

SX赤道儀シリーズの最高峰モデルがリニューアル。外装の一新と新たにテーパーローラーベアリングを採用することで高剛性を、ウォーム軸の駆動にベルトドライブ方式を採用することで高精度&ハイレスポンスを実現しています。

Vixen 天体望遠鏡 SXP2赤道儀の特長

  • SXPの剛性がアップ!

    SXP赤道儀で赤経側の軸受けに採用している一対のボールベアリングをより強度の高い大型テーパーローラーベアリングに変更、さらに軸受けの間隔をSXP赤道儀より広くとることで耐荷重を向上しています。また極軸ハウジングの肉厚を増加し、 さらに架頭部は上位機種であるAXJ赤道儀と同じ部品を使用しフォーク式構造にしたことで安定性が向上、赤道儀としての総合的な剛性が大幅に向上しています。

  • P-PECによる正確な天体追尾

    SXP2赤道儀に付属するSTAR BOOK TENには多彩な機能が搭載されていますが、その中でも天体追尾において大きなアドバンテージとなるのがPEC機能です。PEC(Periodic Error Correction:ピリオディックエラー補正)とは、ギアで駆動する機器に必ず発生する、周期的な速度ムラ(ピリオディックモーション)を電気的に補正する機能です。SXP2赤道儀では、PEC機能がさらに進化した、P-PEC(Permanent-PEC)機能をお使いいただけます。P-PECでは、赤道儀の電源を切っても補正値が保持されるので、毎回PECデータを取得する必要がなく、より精度の高い追尾を素早く実現します。(P-PEC機能はSTAR BOOK TENをSXP赤道儀、SXP赤道儀PFL、SXP2赤道儀、AXJ赤道儀、AXD赤道儀、AXD赤道儀PFL、AXD2赤道儀に接続した場合にのみ使えます。)

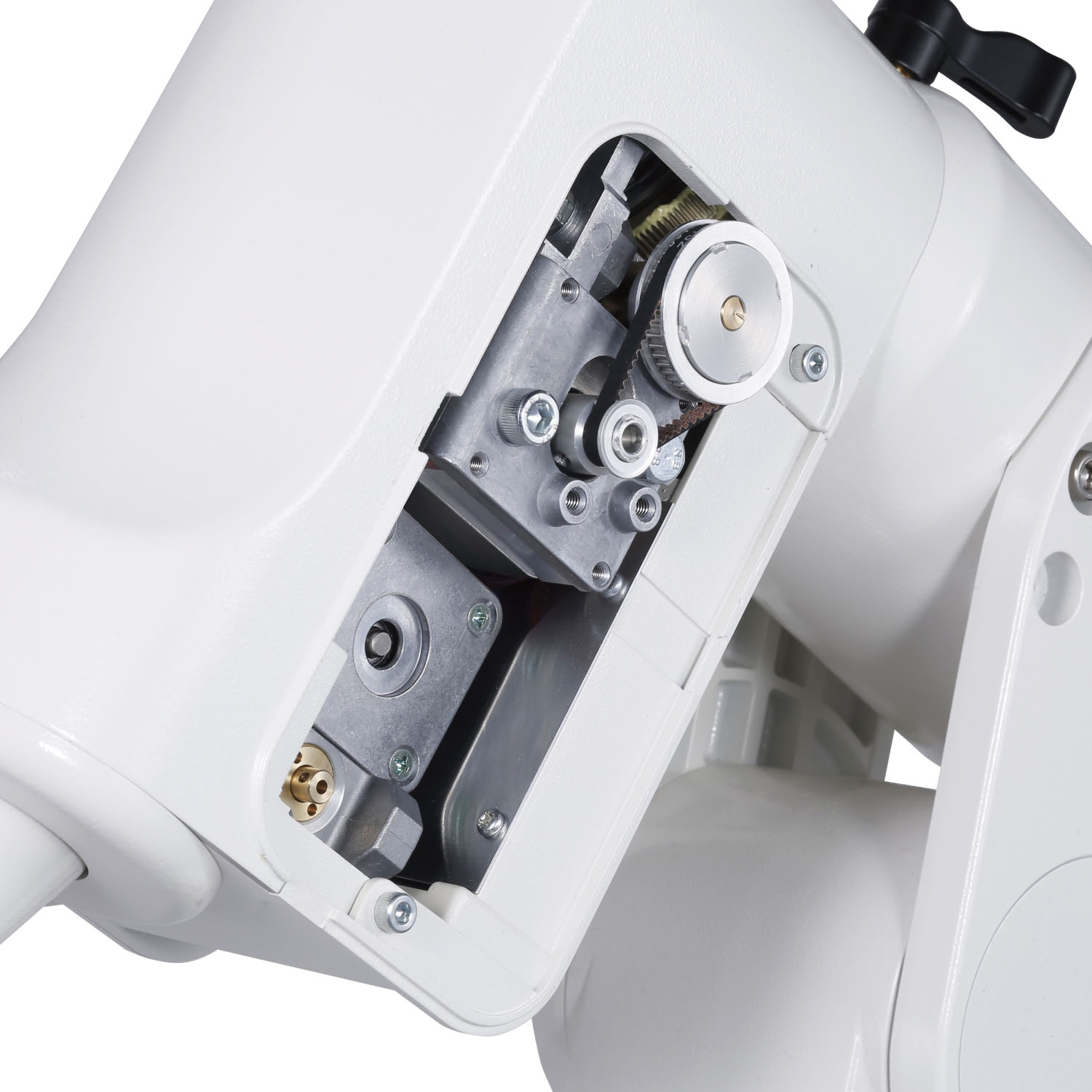

  • ベルトドライブ方式によりバックラッシュ低減と静音化を徹底追求

    赤道儀を動作する際、従来はモーターの動力を歯車に伝達することによりウォーム軸(追尾の要となる回転ネジ)を回転させていました。歯車の特性上、一定の遊びを持たせる必要があり、歯車の枚数分だけ遊び量も増加してしまいます。そこで、動力の伝達方式を歯車からタイミングベルトに変更し、歯車間で発生する動作音と遊び(バックラッシュ)を大幅に低減。静かで安定した動作、高レスポンスを実現しています。

  • 16個のベアリングを使用

    SXP2赤道儀では赤経赤緯軸およびウォーム軸受けなど主要部に16個ものベアリングを効果的に使用。滑らかでストレスのない動きを実現しました。

  • フォーク式極軸固定の採用

    上位機種であるAXJ赤道儀と同じ部品を使用しフォーク式構造にしたことで高い安定性を確保しています。

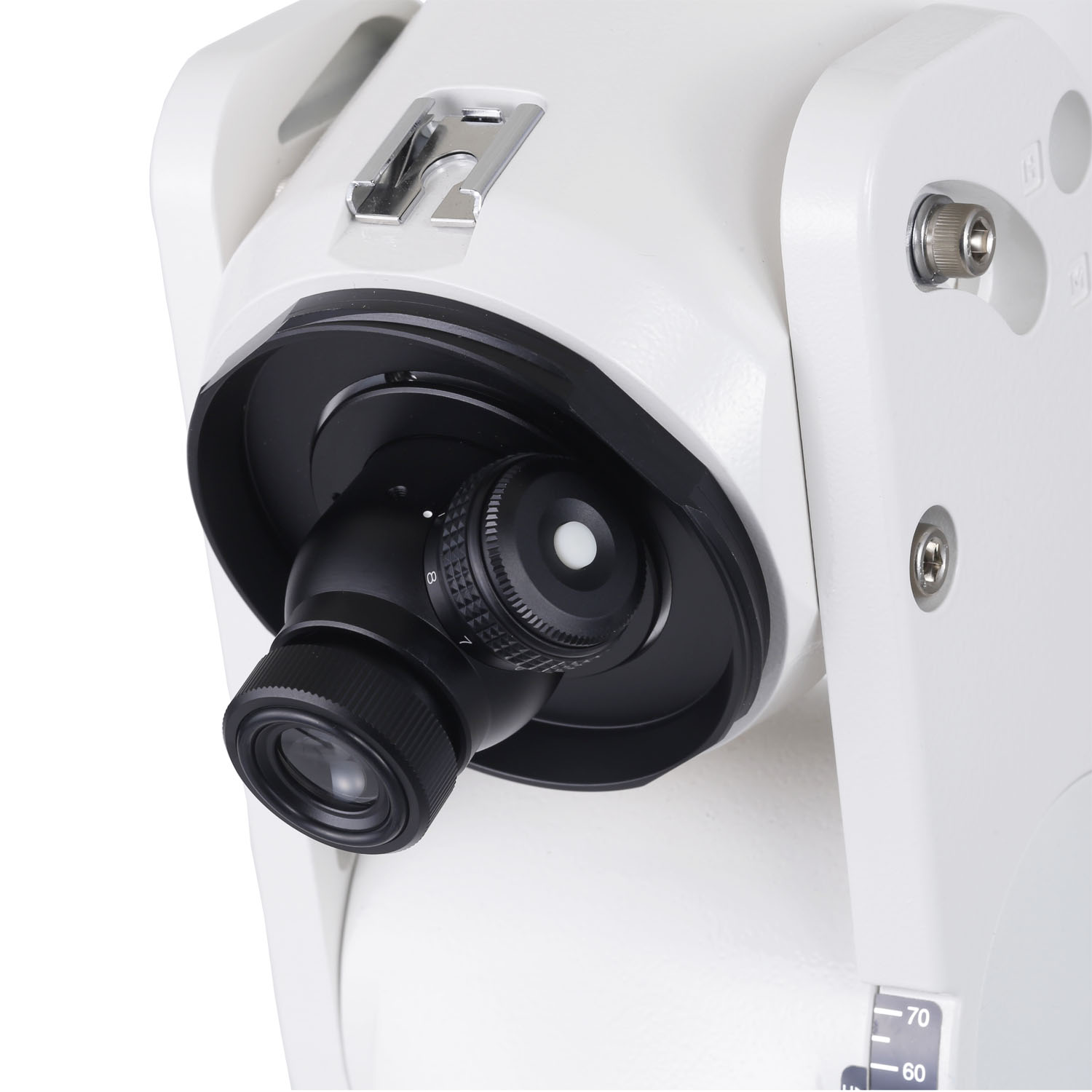

  • 扱いやすい極軸望遠鏡

    手軽な操作で赤道儀を高精度設置できる装置です(南北半球対応)。天の北極(天の南極)付近の星空を示すスケールを内蔵、北極星と近隣の星2つ(合計3つ)をスケールの所定位置に導入することで手軽に3分角以内の精度で極軸を合わせられます(北半球の場合)。ボタン一つで点灯する暗視野照明(赤色LED)を内蔵。スケールそのものが赤く光るため、暗い星が背景に埋もれて見えなくなることがありません。極軸望遠鏡をのぞいたまま全てを調整できますので、暗所での利便性が大変よいものになっています。スケールの明るさは8段階可変式ですので、好みの明るさで使用できます。また1~2分で自動消灯(徐々に減光)、使用後の消し忘れも防止できます。

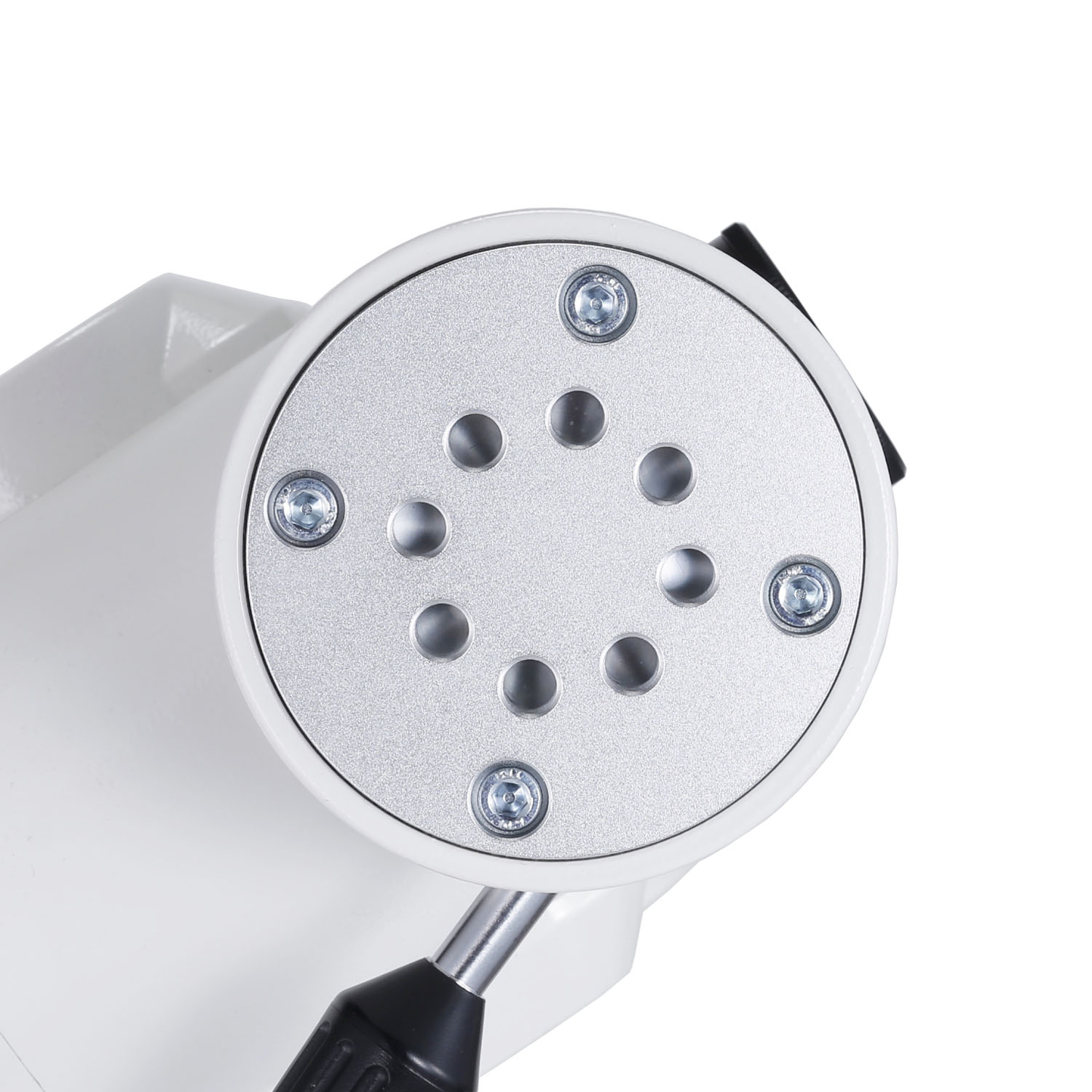

  • 多彩な鏡筒、機器を搭載できる筒受

    筒受けには汎用ネジ穴M8用を45度間隔で8個装備(間隔35mm)。プレート等の直取付けはもちろん、プレートホルダーSX(別売)の併用によりアリミゾ式でも使用できます。サイズ形状が適合すれは他社製品の搭載も対応します。※:他社製機器の搭載につきましては寸法をご確認のうえ、搭載する機器説明書にてご確認ください。

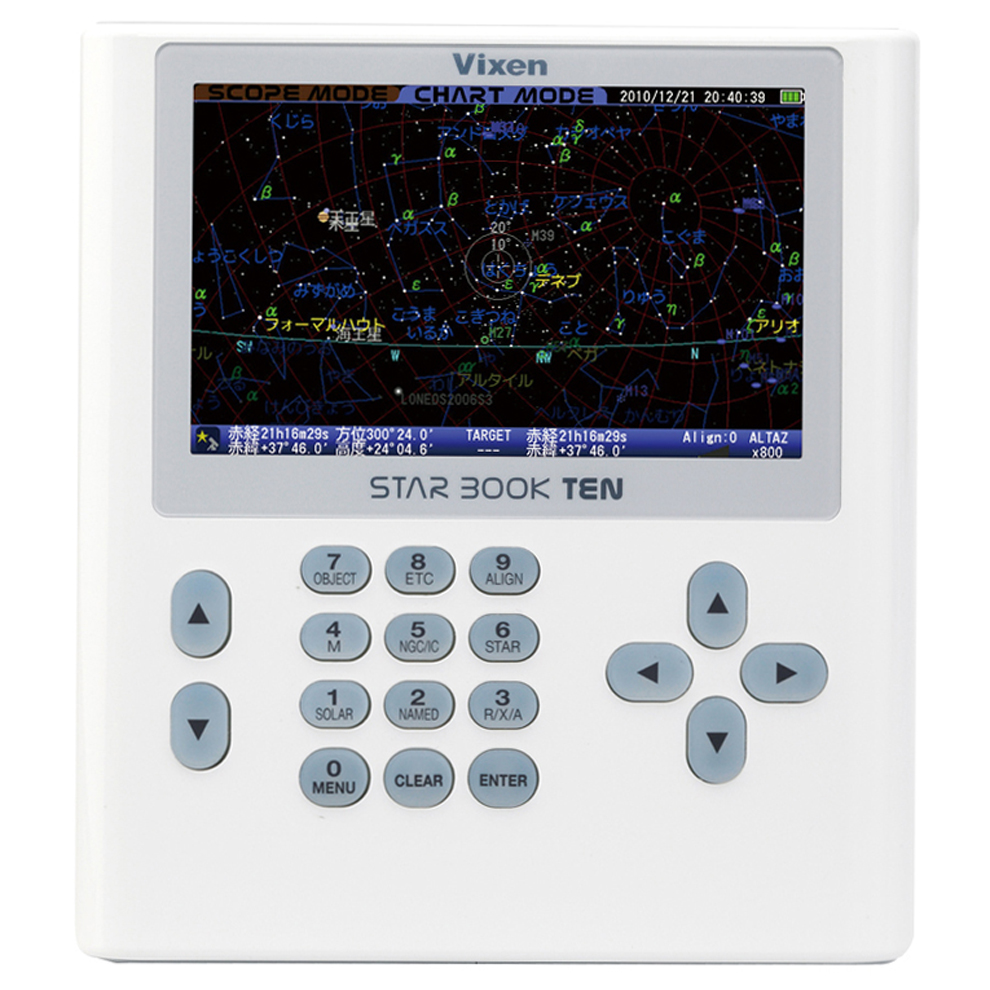

  • 天体ナビゲーションコントローラーSTAR BOOK TENによる快適な天体観測

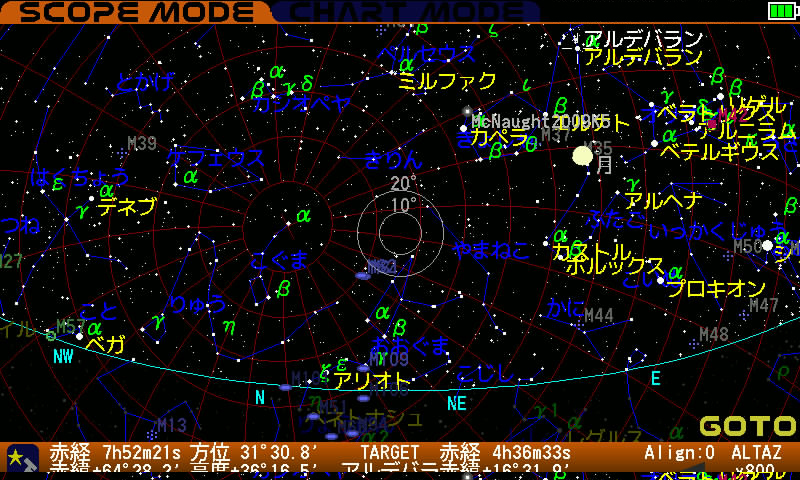

    星図を確認しながら見たい天体を指定すれば自動的に視野に導入、追尾できるコントローラーです。多彩な天体ナビゲーション機能を5インチワイドTFTカラー液晶に美しく展開し、星空の美しさを伝えます。扱いやすい操作ボタン(テンキー、方向キー:バックライト付)を装備し、暗い観測現場でも快適に操作できます。

  • ベテランから初心者まで誰でも親しめるデザインと扱いやすさの融合

    高剛性、P-PEC等による高精度追尾などの高機能、エントリー層が親しめるデザインとインターフェイス、天体ナビゲーションコントローラーSTAR BOOK TENの優れた操作性とともに全てを融合。最高の性能をより使いやすくまとめています。

  • 力学に基づく合理性:ウェイトレス構造(モーメント荷重の低減)

    SXシリーズで培ったウェイトレス構造を継承。モーターやウォーム軸、ウォームホイルなど重さを担う主要パーツをウェイト側に集約、不動点から筒受け(機器を搭載する箇所)までの距離を短くすることで力学的に有利な構造を採用。より少ないウェイトで搭載機器との重量バランスを取ることができます。搭載機器の重量によってはウェイトレスも可能です。

  • 機材の設置撤収時に便利な伸縮式ウェイト軸

    ウェイト軸には耐蝕性に優れるステンレス素材を使用。赤道儀本体に収納される伸縮式ですから、スピーディなセッティングが可能です。太さ20mmでSXシリーズ共通のバランスウェイトを使用できます。

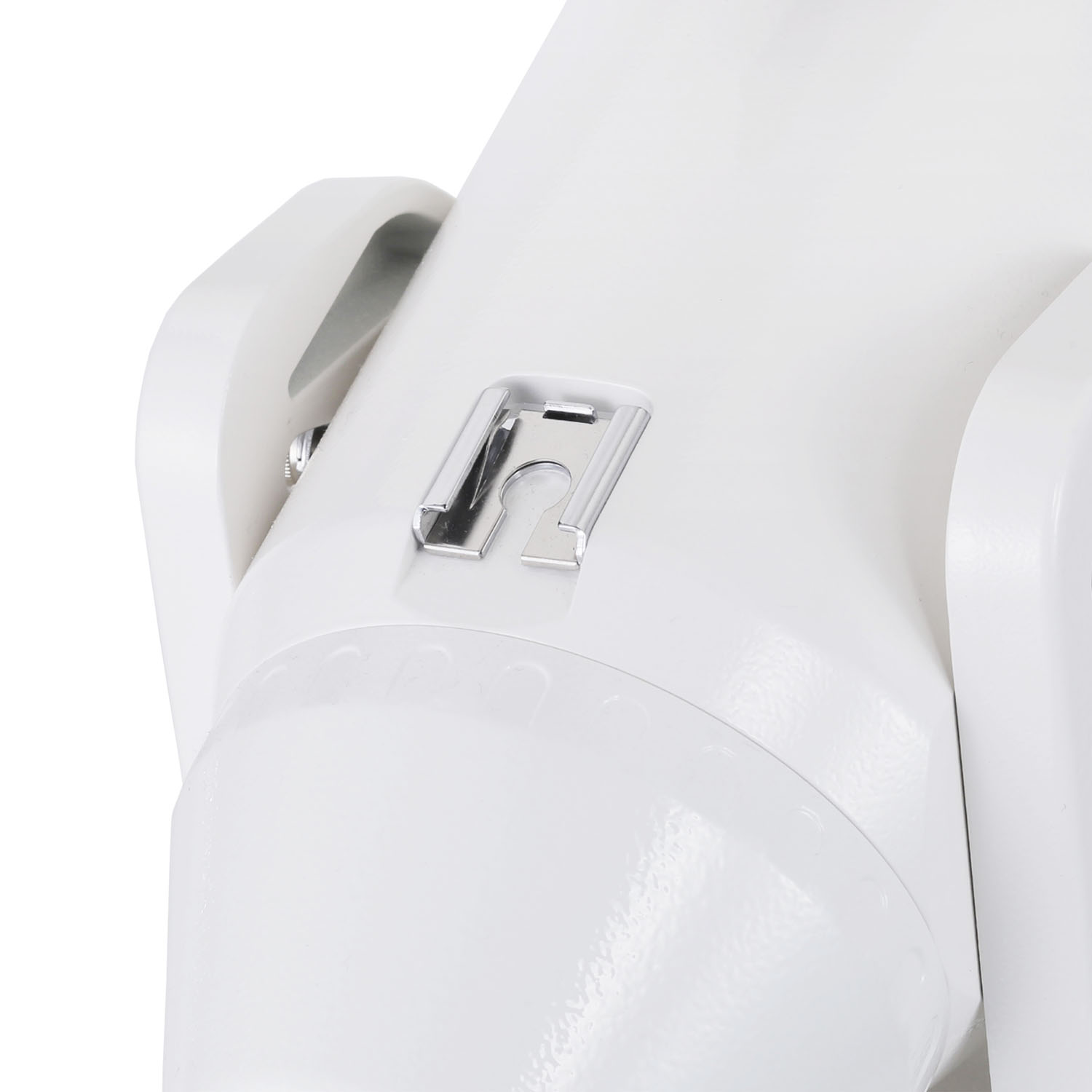

  • アクセサリーシュー装備

    汎用アクセサリーシューを装備。ポーラメーター(別売)を取付ければ、昼間や北極星の見えない環境でも手軽に極軸を設置できます(簡易設置)。

  • 5年間保証

    取扱説明書における正しい使い方で、お買い上げの日から5年以内に故障等が起きた場合には無償にて修理いたします。 (電子機器は1年間保証)

赤道儀本体

  • 仕様
    SXP2赤道儀本体
  • 赤経微動
    ウォームホイルによる全周微動・Φ73.2mm・歯数180枚。真鍮製
  • 赤緯微動
    ウォームホイルによる全周微動・Φ73.2mm・歯数180枚。真鍮製
  • ウォーム軸
    φ9mm、材質 : 真鍮
  • 赤経軸(極軸)
    φ40mm、材質 : 炭素鋼
  • 赤緯軸
    φ40mm、材質 : 炭素鋼
  • ベアリング数
    16個
  • ウェイト軸
    φ20mm・ステンレス製・本体収納式
  • 極軸望遠鏡
    仕様:6 倍20 mm(実視界8 °)、自動消灯式暗視野照明内蔵(8段調光付)据付精度:約3 ′角以内スケール:3星導入式・歳差補正付(~2040年)北半球:北極星、δUMi、51Cep南半球:σOct、τOct、χOct)電源:C R 20 32電池×1個(モニター電池付属)
  • 方位角範囲
    粗動360°、微動 : 約±5°、ダブルスクリュー式微動ネジ付 : 1回転約1.7°
  • 極軸傾斜角範囲
    高度0~70°(微動範囲±15°)、目盛5°間隔、3段階使用可(高緯度、中緯度、低緯度対応)ダブルスクリュー式微動ネジ付 : 1回転約0.7°
  • 駆動
    パルスモーターによる電動駆動(ベルトドライブ式)、マイクロステップ駆動(約250pps)
  • 自動導入・追尾
    STAR BOOK TENコントローラーによる自動導入、最高約1000倍速(対恒星時)、高精度追尾
  • 搭載可能重量
    約1.3~17kg(モーメント荷重32.5~425kg・cm : 不動点より25cmで約1.3~17kg)
  • コントローラー接続端子
    D - SUB9 PIN オス
  • 電源端子
    DC12V EIAJ RC5320A Class4(統一規格)センタープラス
  • 電源・消費電流
    SXP2赤道儀本体+STAR BOOK TEN : DC12V・0.45~2.2A(標準約10kg搭載時)・0.6~2.5A(約17kg搭載時:最大搭載)
  • 大きさ
    386×419×128mm(突起部を除く)
  • 重さ
    約13.3kg(ウェイトを含まず)
  • ウェイト
    3.7kg×1個
  • オプション(別売)
    プレートホルダーSX、ASG-CB90三脚、SXG-HAL130三脚、SXGハーフピラー、ピラー脚SXG-P85DX、電源(SG-1000SX、ACアダプター12V・3A)

STAR BOOK TENコントローラー

  • 仕様
    STAR BOOK TENコントローラー
  • CPU
    32bit RISC Processor 324MHz SH7764
  • 画面
    TFT型5インチカラー液晶、WVGA(800×480=384,000px1)65,536色・バックライト付
  • 電源端子
    DC12V EIAJ RC5320A Class4(統一規格)センタープラス
  • オートガイダー端子
    6極6芯モジュラージャック(外部オートガイダー用)
  • LAN端子
    10BASE-T
  • 赤道儀接続端子
    D-SUB9PIN オス
  • 赤経赤緯表示
    赤経 RA : 1s(時角)単位、 赤緯 Dec : 0.1′単位
  • 電源
    DC12V(観測時は赤道儀側より電力供給)
  • 内蔵メモリー用電池
    CR2032×1 個(モニター用電池)
  • 消費電力
    STAR BOOK TEN単独使用時 : 12V ・ 0.5A(最大)
  • 動作温度
    0~40℃
  • 大きさ
    縦169×横154×厚さ30mm(突起部を除く)
  • 重さ
    380g(内蔵時計用メモリー電池、ケーブル類を除く)
  • 記憶天体数
    272,342個(SAO:258,997個、NGC:7,840個、IC:5,386個、M:109個※、太陽、月・惑星7個・準惑星)※M40:欠番となっています、M91:NGC4548、M102:NGC5866として適用しています
  • 主な機能
    天体自動導入、恒星・太陽・月・惑星・彗星追尾、人工衛星追尾、月面地図、バックラッシュ補正、P-PEC機能、外部オートガイダー接続、夜間表示、天体情報表示、6ヶ国語対応(日本語/英語/イタリア語/ドイツ語/スペイン語、フランス語)、輝度調整、スタンバイ機能、スピーカー内蔵、LAN接続によるバージョンアップ機能
    ※2018年9月現在の仕様です。

    ■対応OS
    Microsoft Windows XP HomeEdition Service Pack 3以降
    Microsoft Windows XP Professional Service Pack 3以降
    Microsoft Windows Vista HomeBasic
    Microsoft Windows Vista HomePremium
    Microsoft Windows Vista Business
    Microsoft Windows Vista Ultimate
    Microsoft Windows 7 HomePremium
    Microsoft Windows 7 Professional
    Microsoft Windows 7 Ultimate
    Microsoft Windows 8
    Microsoft Windows 8 Pro
    Microsoft Windows 10
    ※MacOS、Linux、Unixには対応していませんので、ご注意ください。

付属品

  • 六角レンチ6mm
  • 六角レンチ5mm
  • 六角レンチ1.5mm
  • 六角レンチ1.27mm
  • プラスドライバー
  • 内蔵時計用メモリー電池CR2032
  • M8ネジ(×2)
  • フェライトコア
  • SXシガーコード
  • STAR BOOK TENコントローラー
  • STARBOOKケーブル
※購入を希望される商品の入荷・在庫確認は、各販売店や通販サイトへ直接お問い合わせください。
※仕様及び外観は改善のため予告なく変更することがあります。
