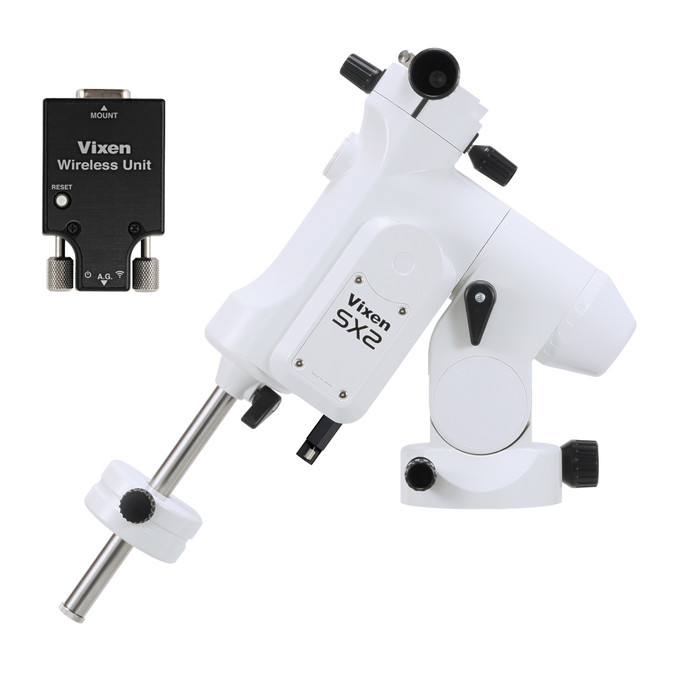

Vixen 天体望遠鏡 SX2赤道儀WL
イメージ読み込み中
-
—
スマートフォンからの快適操作で天体自動導入を実現
お手持ちのスマートフォンやタブレット端末に専用アプリをインストールすることで、SX2赤道儀のコントローラーとしてお使いいただけます。天体自動追尾や自動導入も可能、本格的なスターウォッチングへの第一歩に。
※ご使用の際は「STAR BOOK Wireless」のアプリとワイヤレスユニットのファームウェアを最新の状態にアップデートしてください。
Vixen 天体望遠鏡 SX2赤道儀WLの特長
-

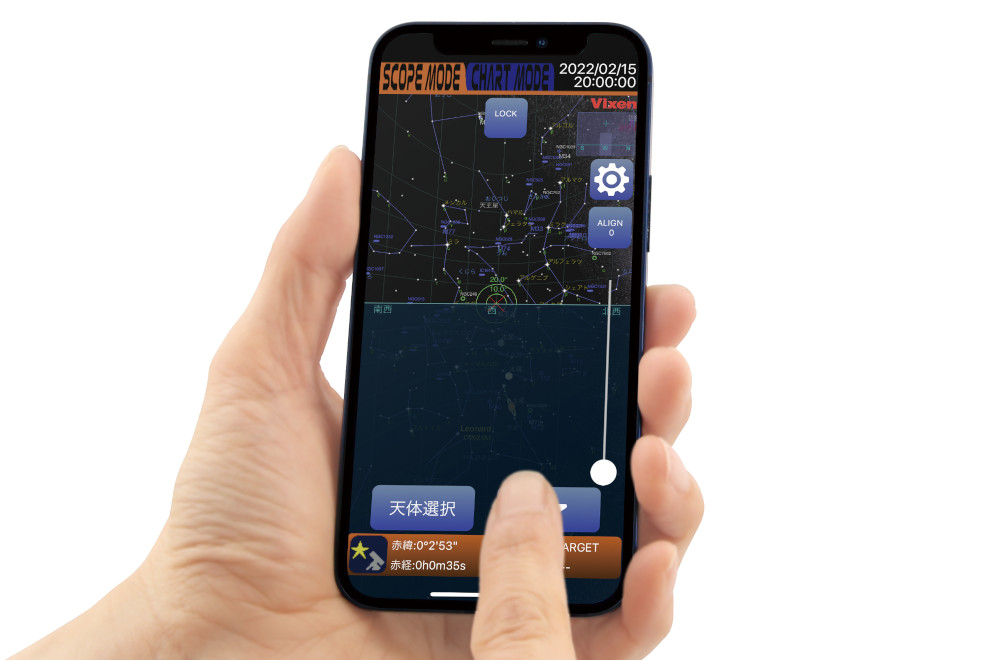

スマートフォンで赤道儀を簡単操作
専用アプリ「STAR BOOK Wireless」をインストールしたスマートフォンやタブレット端末から、天体自動導入をはじめとする天体ナビゲーション機能を手軽にお使いいただけます。ケーブルレスで快適、また従来のような専用コントローラーの液晶画面による電力消費がないため、赤道儀側の消費電力を最大で約20％削減、より長時間の天体観測や天体撮影に対応いたします。
-

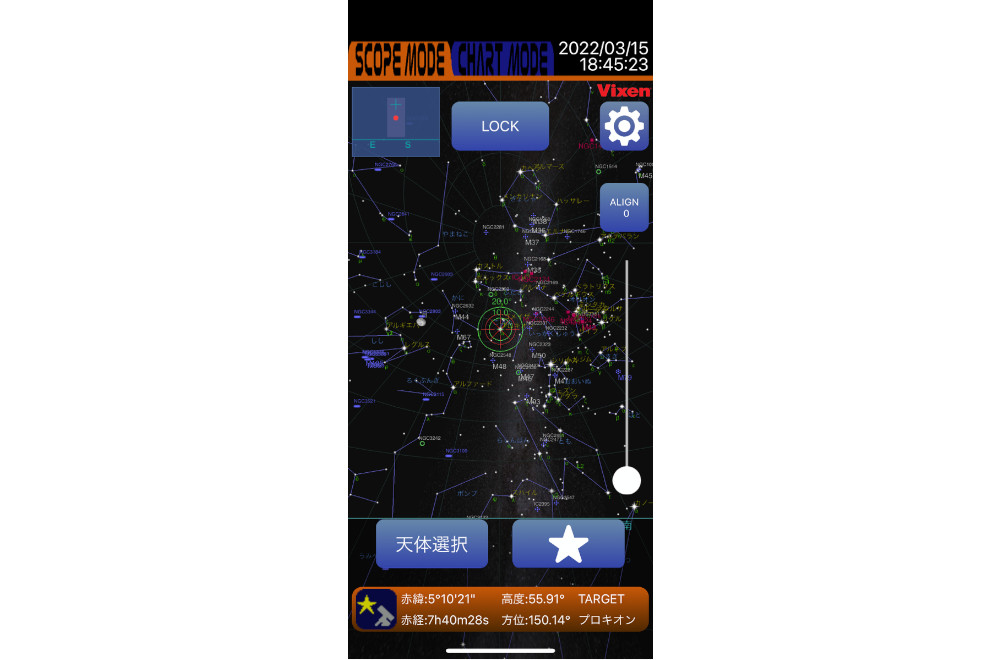

STAR BOOK TENのDNAを継承するアプリ「STAR BOOK Wireless」
星図を確認しながら見たい天体をタップすれば自動的に視野に導入、追尾が始まります。快適な操作性で高い評価をいただいているSTAR BOOK TENコントローラーの表示を踏襲し、従来のSTAR BOOK TENユーザーにも違和感なくお使いいただけます。
-
SX赤道儀の後継機

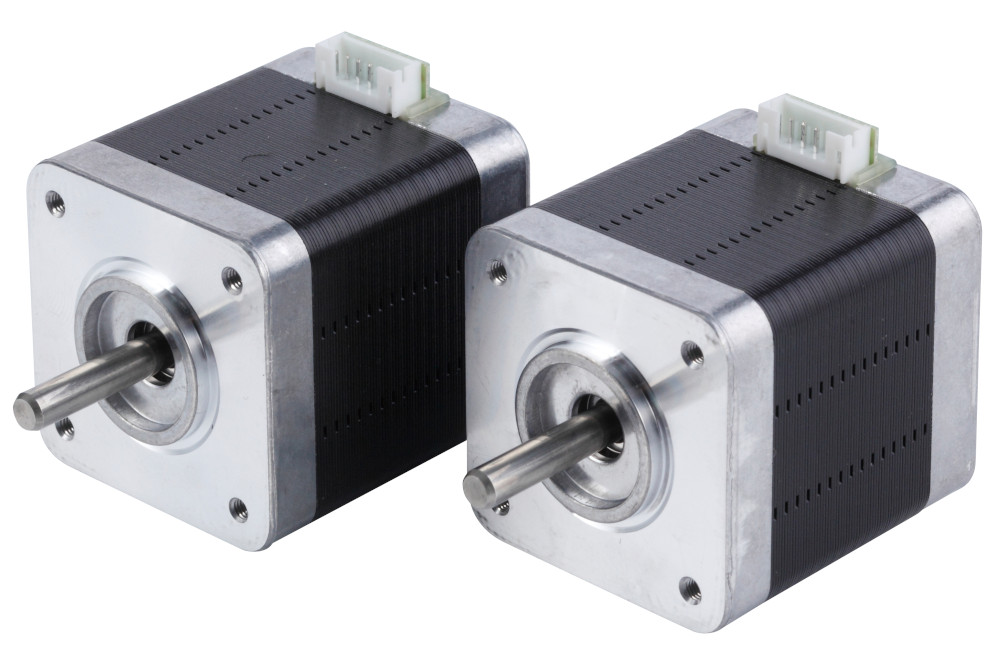

SX赤道儀の優れた操作性を継承しつつ、SXD2シリーズなどで採用しているマイクロステップ駆動パルスモーターを搭載して一新。ベアリング数を1個から5個に増やすことで、より安定した動作を実現しました。
-
重量バランスの適正配置でウェイトレス運用も可能
星空の日周運動に沿って回転する赤経体部分にモーターなどの重量物を集中配置し、ウェイトとしての役割も持たせました。軽量な鏡筒ならば追加ウェイトが不要です。
-
スピーディな鏡筒着脱・アリミゾ式
鏡筒の取付け部分はビクセンが生んだ世界基準のアリミゾ式(規格)。鏡筒の着脱も工具レスで簡単に行えます。鏡筒の脱落を防止するネジも装備し、安全にも配慮しています。
-
機材の設置撤収時に便利な伸縮式ウェイト軸
ウェイト軸には耐蝕性に優れるステンレス素材を使用。赤道儀本体に収納される伸縮式ですから、スピーディなセッティングが可能です。太さ20mmでSXシリーズ共通のバランスウェイトを使用できます。
仕様
製品を比較する赤道儀本体
-
仕様SXD2赤道儀本体
-
赤経微動ウォームホイルによる全周微動・Φ72mm・歯数180枚
-
赤緯微動ウォームホイルによる全周微動・Φ72mm・歯数180枚
-
ウォーム軸φ 9 mm、材質 ： 真鍮
-
赤経軸（極軸）φ40mm
-
赤緯軸φ35mm
-
ベアリング数5個
-
ウェイト軸φ20mm・ステンレス製・本体収納式
-
極軸望遠鏡(別売)極軸望遠鏡PF-LII対応
-
方位角範囲微動 ： 約±7°、ダブルスクリュー式微動ネジ付 ： 1回転約1.2°
-
極軸傾斜角範囲高度0～70°（微動範囲±15°）、目盛2°間隔、3段階使用可（高緯度、中緯度、低緯度対応）タンジェントスクリュー式微動ネジ付 ： 1回転約0.8°
-
駆動パルスモーターによる電動駆動、マイクロステップ駆動（約250pps）
-
自動導入・追尾ワイヤレスユニット＋スマートフォン(専用アプリ)による自動導入、最高約1000倍速（対恒星時）、高精度追尾
-
搭載可能重量約1.2～12kg（モーメント荷重30～300kg・cm ： 不動点より25cmで約1.2～12kg）
-
コントローラー接続端子D-SUB 9PIN オス
-
電源端子DC12V EIAJ RC5320A Class4（統一規格）センタープラス
-
電源・消費電流SX2赤道儀WL本体+ワイヤレスユニット : DC12V・0.3～2.0A
-
大きさ343×360×128mm（突起部を除く）
-
重さ約7kg（ウェイトを含まず）
-
ウェイト1.9kg×1
-
オプション（別売）SXG-HAL130三脚、SXGハーフピラー、ピラー脚SXG-P85DX、電源別売

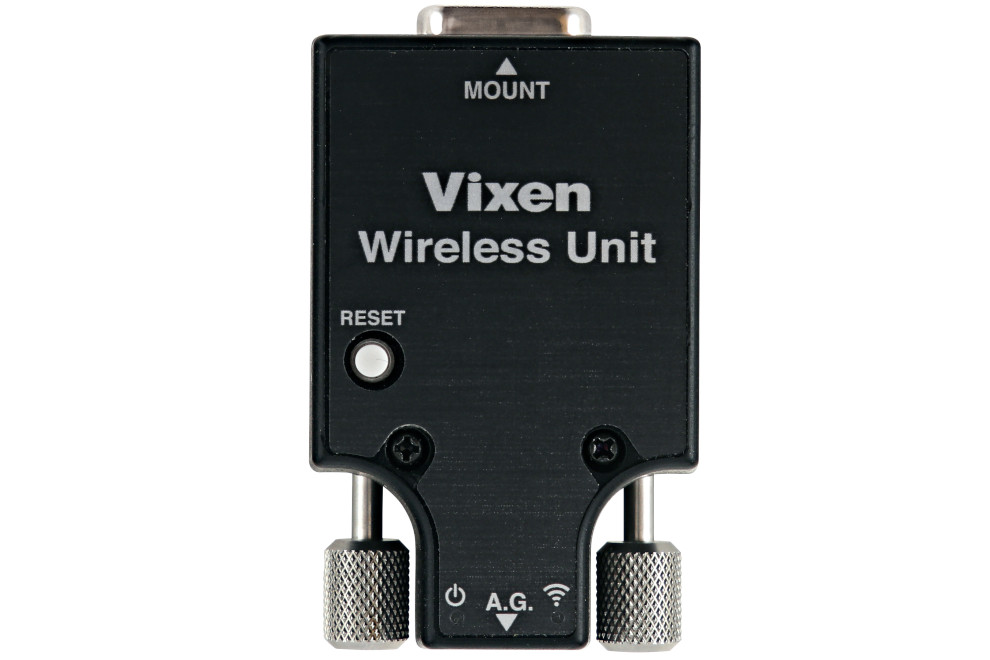

ワイヤレスユニット
-
機器種類無線式赤道儀コントローラーユニット
-
CPU32bit CISC Processor 120MHz
-
架台接続端子D-SUB 9PIN メス
-
オートガイダー端子6極6芯モジュラージャック(外部オートガイダー用)
-
無線接続機能アプリ「STAR BOOK Wireless」によりスマートフォンをユーザーインターフェースとして使用
-
アプリ動作環境対応OS : Android 6以上、iOS 9.0以上※・無線LAN規格 : IEEE 802.11b/g/n・データ暗号化方式 : WPA2-PSK※条件を満たしている場合でも使用できない可能性があります。ご使用の際は必ず事前にアプリの動作をご確認ください。
ワイヤレスユニット
-
電源架台から供給
-
動作電圧・消費電流DC12V 0.1A(最大)
-
動作温度0～40℃
-
機能、その他無線LAN接続によるバージョンアップに対応
セット内容
- SX2赤道儀本体
付属品
- ワイヤレスユニット
- SXウェイト1.9kg×1
- 六角レンチ5mm、1.27mm(各1)
- シガーソケット用電源コード
- 取扱説明書
- カラー星空ガイドブック
- 1年間・5年間保証書(電子機器1年・機械パーツ5年)
推奨電源（別売・市販品）
- (36067)Power Tank Lithium Pro
- (36066)PowerTank Lithium+(86431)SX電源コード(Power Tank 用)
※仕様及び外観は改善のため予告なく変更することがあります。
ワイヤレスユニットをご使用のお客様へ「Wi-Fi接続に関するご案内」
平素よりビクセン無線式赤道儀コントローラーユニット『ワイヤレスユニット（Wireless Unit）」をご使用いただき、誠にありがとうございます。
ワイヤレスユニットと専用アプリ「STAR BOOK Wireless」のWi-Fi接続が切れる場合や不安定な場合は、以下をお試しいただきますようお願い申し上げます。
Wi-Fi通信が不安定な場合や切れてしまった場合でも、ワイヤレスユニットの電源をOFFにしない限り、赤道儀側の追尾は継続されています。
また、Wi-Fiの再接続をした際には、ワイヤレスユニット側で保持しているデータを引き継ぐため、アプリ画面に表示される星図等は自動更新されます（赤道儀の向きとアプリ画面の星図は一致します）。再度アライメントを行う必要はありません。
＜対象機種＞
(1)Android端末をお使いの方へ
インターネット接続確認のポップアップ表示で「はい」を選択ください
ワイヤレスユニット接続時にAndroid端末では、接続を維持するかどうかのポップアップが表示されます。ここで「はい」を選択してください。
「はい」を選択しなかった場合（何も選択しなかった場合を含む）、一定時間が経つと接続が切断されてしまいます。
ポップアップが表示されたら、以下の手順で、必ず「はい」を選択してください。
手順1
←このポップアップが表示されたらタップ
（※この表示は数秒で消えてしまうため、その間にタップしてください）
手順2
←必ず「はい」を選択してください。
※ワイヤレスユニットはインターネット経由での接続ではないため、このような確認メッセージが表示されます。
(2)Android、iPhone端末共通
機内モードでの使用をお試しください
お近くにいつも使用している無線LANなどがあると、端末が無線LANを探して、通信が不安定になる場合があります。機内モードにすることで、スマートフォン側に搭載されている無線通信を一括停止することができます。
＜設定手順＞
手順1) スマートフォンの[設定]から[機内モード]をONにする。
手順2) スマートフォンの[設定]から[Wi-Fi]をONにする
※手順2でWi-FiをONにした際に「この接続は、インターネットにより接続されておりません。接続を続けますか？」が表示された場合は、必ず「はい」を選択してください。
(3)Android、iPhone端末共通
アプリ「STAR BOOK Wireless」のチャンネル変更をお試しください
アプリ側のWi-Fiチャンネル設定を変更することで、通信が安定する場合があります。
手順1
STAR BOOK Wirelessアプリの[設定]をタップ
手順2
[無線LAN設定]を選択
手順3
[SSID/Password] を選択
←出荷時は「5ch」に設定されています。
「5」以外のチャンネルに変更ください。
手順4
赤道儀の電源を入れ直してください。
※電源を入れ直すことで、チャンネル変更がワイヤレスユニットに反映されます。
＜注意事項＞
電源を入れ直した際は、アライメントデータを引き継ぐために必ず「前回の架台を使用する」を選択してください。
(4)ワイヤレスユニット本体のリセット
パスワードやSSIDの設定が誤っている場合、Wi-Fi接続ができません。
パスワードをお忘れの場合は、本体リセットをお試しください。
ワイヤレスユニット本体のリセットボタンを1秒以上押すと、パスワードとSSIDが工場出荷時の設定に戻ります。
詳しくは、ワイヤレスユニットの取扱説明書（11ページと13ページ）をご確認ください。
＜注意事項＞
本体リセット行った場合は、設定等も初期化されます。以下の再設定が必要です。
・チャンネル設定
・アライメントの再取得（※「前回の架台を使用する」の選択ができません）
・STAR BOOK Wirelessアプリで設定したパスワード
これらの方法でも改善しない場合、またご不明な点がある場合には、個別にご対応させていただきます。
恐れ入りますが、下記の報告フォームより不具合内容をご連絡ください。
