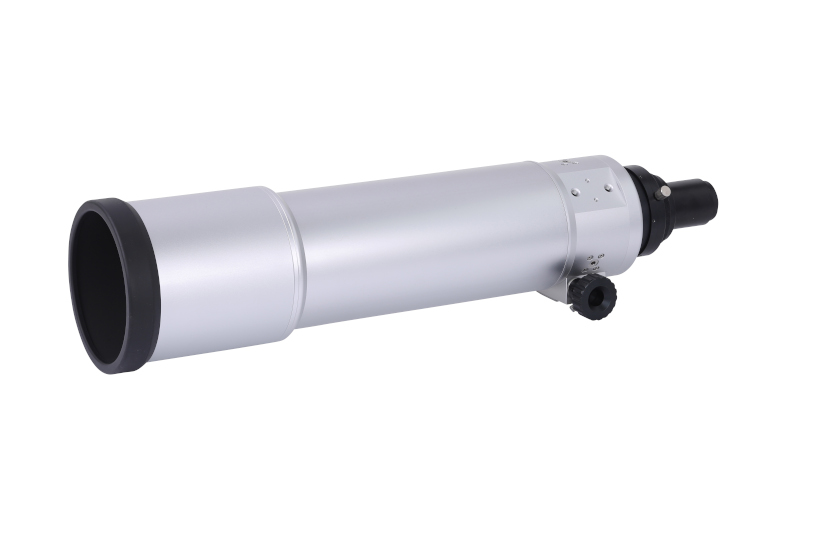

VSD90F5.5鏡筒 prototype

SDレンズ2枚使用により高レベルな収差補正を実現

VSD90F5.5 prototypeは、軸上色収差と非点収差を重点的に補正することを念頭に置いて光学設計しました。
凸レンズにSDレンズ2枚、高屈折率EDレンズ1枚を使用し、かつ凹レンズに新開発の高性能ランタン系ガラスを採用しています。特にSDレンズ2枚（ほぼ同径）を使用した点は、新たな試みです。
これにより、フォーカスやスケアリングのズレによる星像の色味の変化と星像の崩れを極めて高いレベルで押さえ、結像・周辺像ともにVSD100F3.8を上回る性能を得られました。
撮影時から画像処理まで、一貫して使いやすく安定した撮影結果が期待できます。

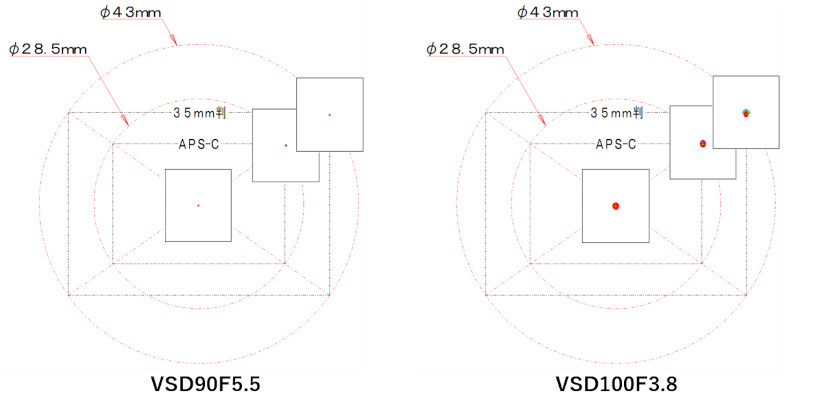

■光学性能スポットシミュレーション（VSD100F3.8 との比較）

周辺減光を大幅改善

従来製品VSD100F3.8は、母体となったPENTAX100SDUFⅡより受け継いだヘリコイドフォーカサーを採用することで後群のレンズ径に制約がありました。
VSD90F5.5 prototypeではその制約を排除するため、フォーカサー部をラック&ピニオンに変更し、後群のレンズを大口径化しています。

これにより、VSD100F3.8よりも周辺減光が大幅改善。また口径食を低減し光学系（※）によるケラレがほぼ無く、光の回折により生じる輝星の非軸対称フレアも防いでいます。
口径食が少なく周辺光量が豊富なことは、写野周辺部で豊富な諧調を維持するとともに、画像処理時において周辺減光補正を容易にする効果も期待できます。

※撮影システムによっては、カメラボディやカメラマウント等によるケラレが発生する場合があります。

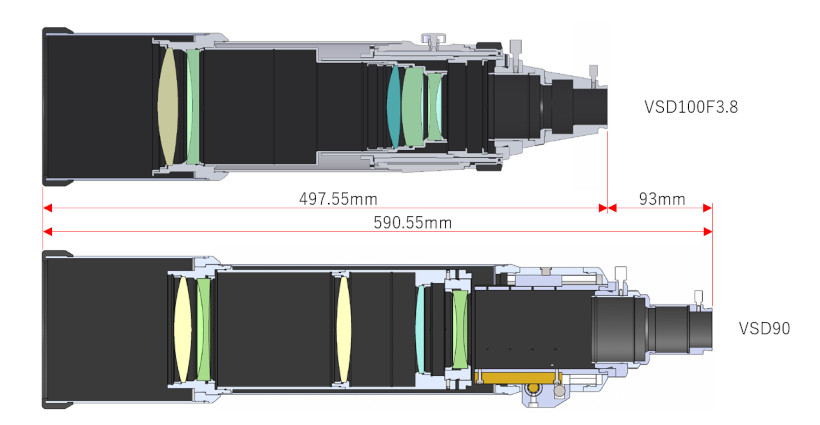

■VSD100F3.8 と断面比較

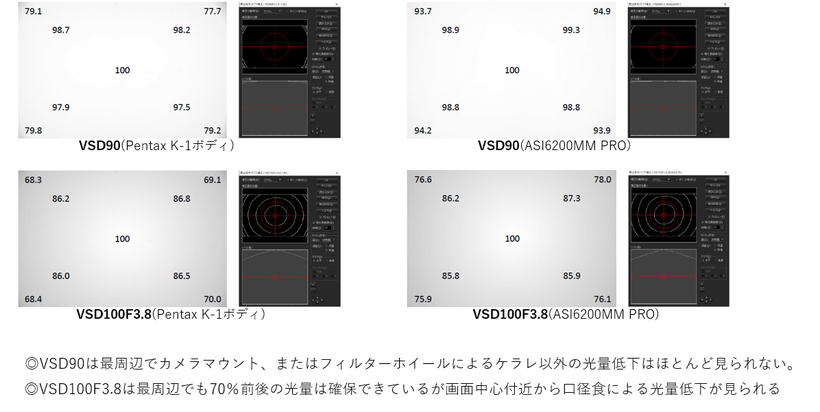

■周辺減光（VSD100F3.8 との比較）

低倍率から高倍率まで、眼視観望でも高い性能を発揮

低倍率かつ広視野での観望においては、像面が非常にフラットで、良質な接眼レンズと組み合わせることにより、シャープな像が視野全体に広がります。
さらに視野中心は、多波長ストレール強度96.7%を誇ります。高性能アポクロマートとして定評いただいているSD81SⅡの95.7%を上回る結像性能を持つため、惑星などの高倍率観望にも適しています。

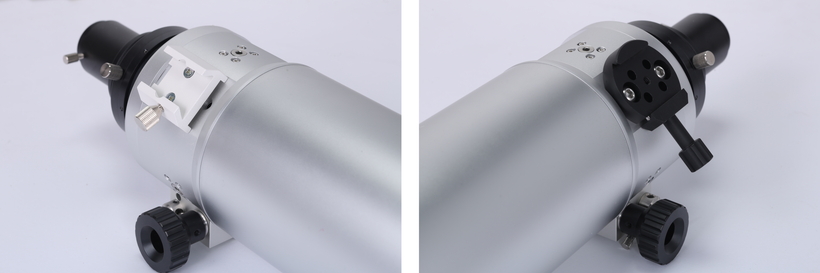

■ファインダー台座取付面

ファインダー台座のほか、薄型アタッチメントプレート規格対応のクイックリリースホルダー（参考出品)が装着可能。

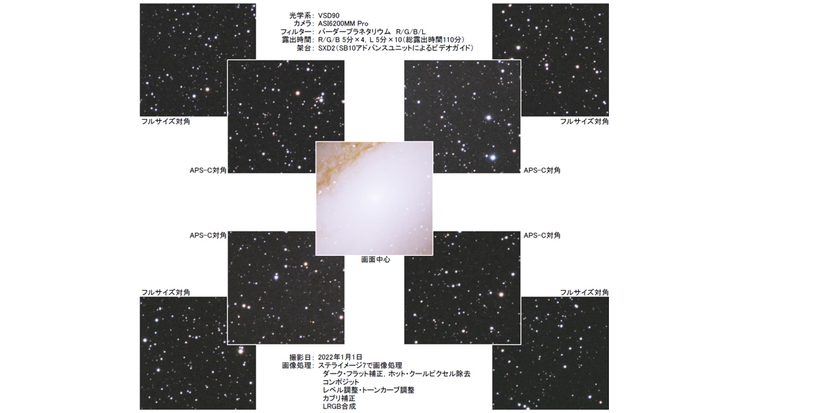

■作例による分析
